VGA長線傳輸型高頻放大補償器

[日期:2008-07-01] 來源:  作者:九通科技 [字體: ]

產品描述
    該產品是VGA長線傳輸型高頻放大補償器,1路VGA與1路RGBHV輸入,1路VGA監視輸出、1路VGA與RGBHV輸出,專用于計算機高分辨率圖象信號的高性能長距離放大。LM-203LLD長線放大器具有高達440MHz(-3dB)的滿載帶寬,可兼容RGBHV、RGBs、RGsB和分量視頻信號,可在VGA(640×480)、SVGA(800×600)、XGA(1024×768)、SXGA(1280×1024)、UXGA(1600×1200)、QXGA(2048*1536)信號模式下提供良好的高清晰表現。本產品可較好解決由于數據傳輸線過長等原因造成的輸出端設備(如投影機)顯示顏色失真,圖象、文字重影或拖尾等現象。

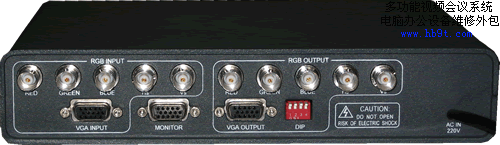

LM-203LLD后面板圖

產品特性

 專業放大芯片440MHz(-3dB)滿載帶寬

 面板DIP開關控制增益

 增益距離15級調節,使用驅動效果達到最佳

 全兼容RGBHV、RGBs、RGsB、分量視頻

 增益距離75-3電纜可達300米

 全鋁機箱,保證更好的抗干擾及電磁屏蔽兼容性

技術參數

輸入接口: 1路5BNC(RGBHV)或HD15(VGA)

          2個輸入端可互為環通輸出

輸出接口:1路5BNC(RGBHV)

              1路HD15(VGA)

監視輸出:1路 HD15(VGA)

RGB通道:

驅動輸出帶寬:  440MHz(-3dB)

        0-20MHz只是+0.15dB到-0.15dB

        0-150MHz只是+8.5dB到-1.8dB

監視輸出帶寬:  450MHz(-3dB)
              輸入電平:      0.5Vp-p最小,2.0Vp-p最大
              輸入I/O阻抗:   75Ω
              輸出電平:      0.7Vp-p最小,2.0Vp-p最大

輸出I/O阻抗:   75Ω
色度亮度干擾:  -82dB@10MHz

                             -56dB@100MHz

信噪比:        -73dB@10MHz(Vi=2Vp-p)

傳輸距離:      75-3電纜傳輸距離300m

行場同步通道:

輸入電平:      1Vp-p-5Vp-p

輸入阻抗:      10KΩ
              輸出電平:      兼容TTL

輸出阻抗:      75Ω

同步極性:      跟隨輸入

行頻:          15KHz-130KHz

場頻:          30Hz-170Hz

增益控制方式:       面板DIP開關控制

產品規格:
                 電源:           交流220V,50Hz
              功率:           10W
              外形尺寸:       235(寬)×45(高1U)×155mm(深)
              重量:           1.5 (kg)
              平均故障間隔時間:     30000小時
標配附件: 產品使用說明書

              電源線
