多媒體教室使用說明
| [日期：2008-06-05] |
來源： 作者： |
[字體：大 中 小]
|
中控系統使用說明及注意事項 |
1、當主機電源線未拔下時，主機內部帶電，不得打開機箱；
2、在系統工程安裝布線時，電源線應嚴格遵守左零右火中性地的原則，并且確保電源線中的地線接地良好，以免影響信號的正常顯示或帶來危險。
3、任何非專業人員不得隨意打開機箱；
4、系統使用完畢時，請關閉電源總開關；
5、換保險管時，務必關閉電源總開關；
6、主機上的“SCREEN”電源接口是控制投影幕升降的專用口，不能用來插其它的用電器。
7、不得損壞主機和面板的條形碼，否則保修無效。
|
|
系統線路連接 |
在實際工程安裝插接中控后的各類設備連線時，一定要在中控未通電的情況下連接各設備，以免對中控造成不必要的損壞。
1.音視頻信號切換
中控上臺式電腦、衛星信號、DVD機的音頻輸入口分別接以上各設備的音頻。
中控上的音頻輸出端口接功放的音頻輸入口。
中控上DVD機、衛星信號的視頻信號輸入口分別接各設備的視頻。
2． 計算機信號切換
中控上臺式電腦及筆記本電腦的VGA輸入端口分別接臺式電腦及筆記本電腦的VGA口。
3． 電源控制
印有投影機的供電口為投影機供電\印有電動屏幕的端口控制電動屏幕的升降
4．控制面板的線路連接
用中控原配的DB15的連接線把控制主機和面板連接起來。注意：不可用VGA線代替此線。

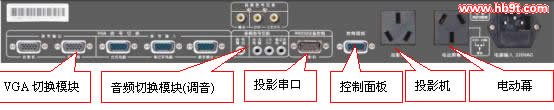

以上各設備的連接如下圖所示：
|
 |
 |
|
電動屏幕控制線的接法？ |
電動幕一般采用三芯電源線連接，對于HT1280主機，屏幕控制口采用國標三芯插座接口。在控制主機的屏幕控制口旁邊標明了升降的位置。其中零線為公共線。將電動幕的電源輸入線和控制盒拆除（記住線的連接位置），然后連接上自己加長的線，再接一三相插頭（三相插頭的地線為公共線），注意電動屏幕的升、降及公共線要和控制主機的屏幕控制口的升、降及公共線相對應。

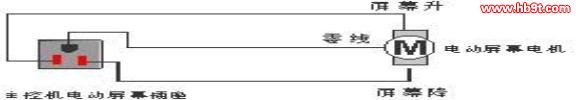

如下圖所示：
|
 | |
|
|
